電機測試設備
電機測試設備系統采用磁粉制動器作加載器；采用相位差式轉矩轉速傳感器進行電機扭矩測試；采用電量變送器進行電機電參數測試，以完成電壓測量、電流測量、功率因數測量、功率測量、效率測量、頻率測量；采用數字溫度傳感器進行溫度測量；根據用戶要求設計電機測試軟件，輸出電機測試報告。整個系統是一個電機綜合試驗臺。
該電機測試設備系統可進行直流電機測試、普通三相電機測試、汽車起動電機檢測、汽車雨刮器電機檢測、減速電機檢測、電動自行車電機參數測試。
該電機測試設備系統可以進行加載試驗、效率試驗、溫升試驗、堵轉試驗。
一、測試數據
1. 輸入電壓、電流、功率因數、頻率、輸入電功率
2. 輸出轉矩、輸出轉速、輸出功率
3. 效率
4. 溫升

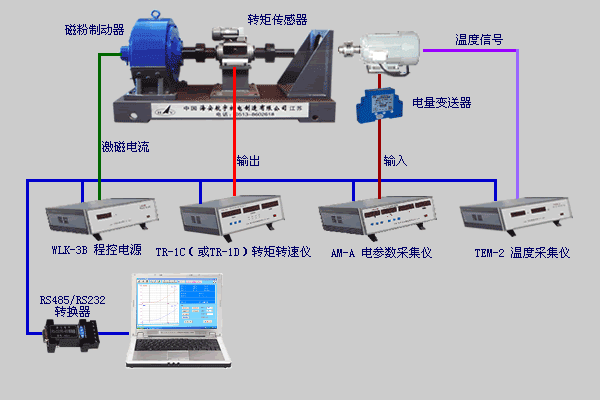

二、系統示意圖

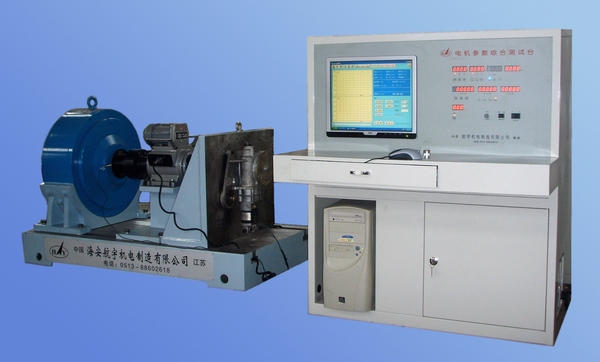

三 、測功機測試臺
四、電機檢測軟件界面

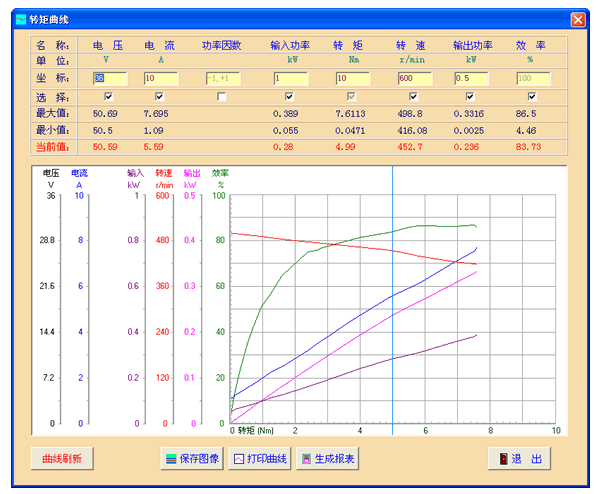

五、電機特性曲線
六、加載
可按照設定的激磁電流變化曲線加載。
七、電機啟動電流測試（選配）
增加瞬時電流采集器和 GETi 測試軟件，可測試電機啟動電流，繪制電機啟動電流曲線。

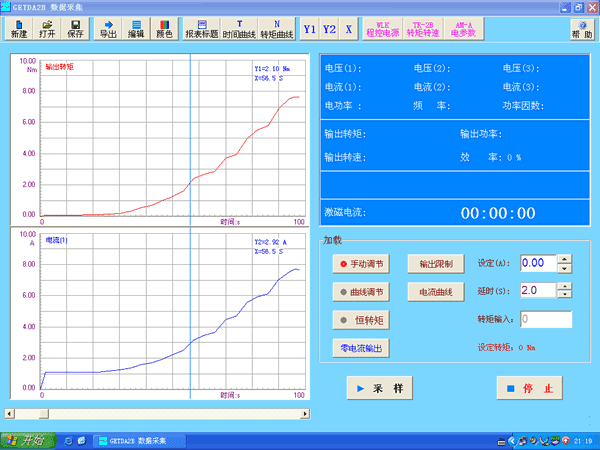

軟件界面如下（電機啟動及電機加載時的電流曲線）：
| 八、系統說明 |
1. 系統通過1臺相位差式轉矩轉速傳感器及1臺TR-1C轉矩轉速采集儀（或TR-1D轉矩轉速采集儀）采集檢測電機的輸出轉矩和轉速；用1臺AM-A型電參數采集儀采集檢測電機的輸入電壓、電流、功率因數、頻率等參數；用1臺TEM-2溫度采集儀檢測溫升；用WLK-3B程控電源控制磁粉制動器對電機進行加載。 |
